Flink基础（一）

Oct 16 2021 Study>Java>Flink an hour read (About 7010 words)

本文主要参考资料为

1.Flink官方网站

2.《Flink原理和实践》–鲁蔚征编著

前言

大数据的特点被归纳为5个V。

V content
volume 数据量大
velocity 数据产生速度快
variety 数据类型繁多
veracity 数据真实性
value 数据价值

计算机诞生之后，一般是在单台计算机上处理数据。大数据时代到来后，传统的数据处理方法逐渐无法满足大数据的处理需求。将一组计算机组织为一个集群，利用集群的力量来处理大数据逐渐成为主流。这种使用集群进行计算的方式被称为分布式计算，当前几乎所有的大数据系统都在使用集群进行分布式计算。分布式计算背后的思想很朴素，即分而治之，又称分治法，指将一个原始问题分解为多个子问题，多个子问题分别在多台计算机上求解，借助必要的数据交换和合并策略，将子结果汇总即可求出最终结果的方法。

我们简单介绍了大数据的5个V的特点，大数据的分治法，而实际面对海量数据和各不相同的业务逻辑，很难用一套技术或一套方案来解决所有大数据问题。实际上，大数据技术是一整套方案，包括存储、计算和提供在线服务等多个重要部分，而且与数据形态、业务逻辑、提供何种价值等多方面的因素有关。

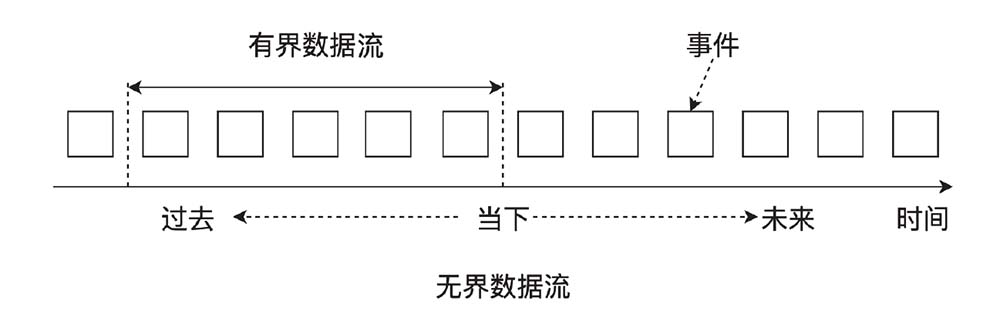

大数据的5个V中提到，数据量大且产生速度快。从时间维度讲，数据源源不断产生，形成一个无界数据流（Bounded Data Stream）。如图所示，单条数据被称为事件（Event），事件按照时序排列会形成一个数据流。例如，我们每时每刻的运动数据都会累积到手机传感器上，金融交易随时随地都在发生。数据流中的某段有界数据流（Bounded Data Stream）可以组成一个数据集。我们通常所说的对某份数据进行分析，指的是对某个数据集进行分析。相对应地，数据以流（Stream）的方式持续不断地产生着的，流处理（Stream Processing）就是对数据流进行处理，批处理（Batch Processing）是指对一批数据进行处理。

有界数据与无界数据

流处理的一些基本概念

延迟和吞吐

延迟表示一个事件被系统处理的总时间，一般以毫秒为单位。吞吐表示一个系统最多能处理多少事件，一般以单位时间处理的事件数量为标准。延迟与吞吐其实并不是相互孤立的，它们相互影响。如果延迟高，那么很可能吞吐较低，系统处理不了太多数据。

窗口

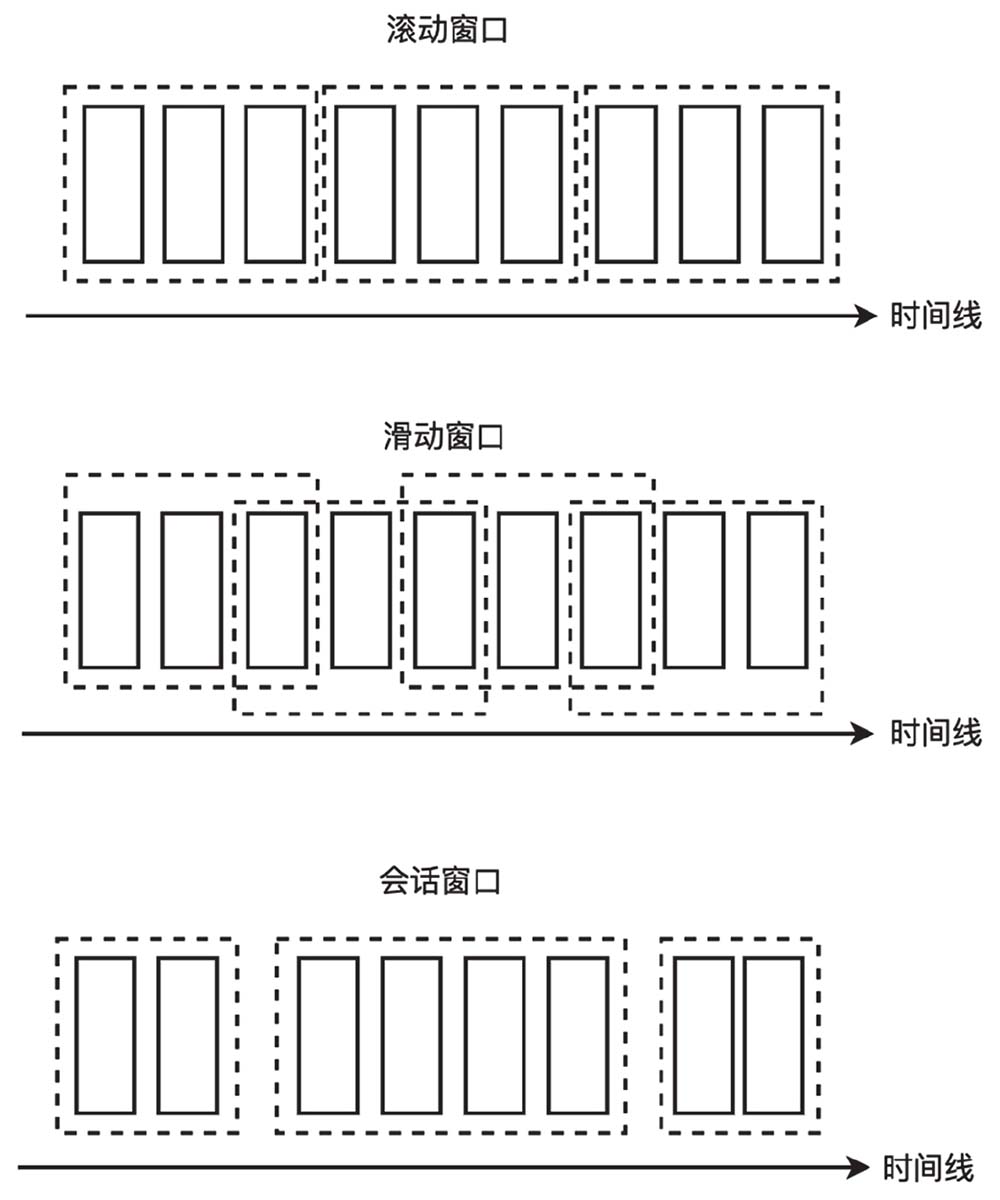

在流处理场景下，数据以源源不断的流的形式存在，数据一直在产生，没有始末，因此在处理时往往需要明确一个时间窗口。常见的时间窗口有三种：滚动窗口、滑动窗口、会话窗口。

三种窗口

  • 滚动窗口（Tumbling Window）模式一般定义一个固定的窗口长度，长度是一个时间间隔，比如小时级的窗口或分钟级的窗口。窗口像车轮一样，滚动向前，任意两个窗口之间不会包含同样的数据。

  • 滑动窗口（Sliding Window）模式也设有一个固定的窗口长度。假如我们想每分钟开启一个窗口，统计10分钟内的股票价格波动，就使用滑动窗口模式。当窗口的长度大于滑动的间隔，可能会导致两个窗口之间包含同样的事件。其实，滚动窗口模式是滑动窗口模式的一个特例，滚动窗口模式中滑动的间隔正好等于窗口的大小。

  • 会话窗口（Session Window）模式的窗口长度不固定，而是通过一个间隔来确定窗口，这个间隔被称为会话间隔（Session Gap）。当两个事件之间的间隔大于会话间隔，则两个事件被划分到不同的窗口中；当事件之间的间隔小于会话间隔，则两个事件被划分到同一窗口。

    会话（Session）本身是一个用户交互概念，常常出现在互联网应用上，一般指用户在某App或某网站上短期内产生的一系列行为。比如，用户在手机淘宝上短时间大量的搜索和点击的行为，这系列行为事件组成了一个会话。接着可能因为一些其他因素，用户暂停了与App的交互，过一会用户又使用App，经过一系列搜索、点击、与客服沟通，最终下单。

时间

常见的时间语义有：

  • Event Time：事件实际发生的事件
  • Processing Time：事件被流处理引擎处理的事件

对于一个事件，自其发生起，Event Time就已经确定不会改变。因各类延迟、流处理引擎各个模块先后处理顺序等因素，不同节点、系统内不同模块、同一数据不同次处理都会产生不同的Processing Time。

Watermark

虽然使用Event Time更准确，但问题在于，因为各种不可控因素，事件上报会有延迟，那么最多要等待多长时间呢？从服务器的角度来看，在事件到达之前，我们也无法确定是否有事件发生了延迟，如何设置等待时间是一个很难的问题。数据的实时性和准确性二者不可兼得，Watermark是一种折中解决方案，它假设某个时间点上，不会有比这个时间点更晚的上报数据

状态

状态是流处理区别于批处理的特有概念。举一个温度报警的例子，当系统在监听到“高温”事件后10分钟内又监听到“冒烟”事件，系统必须及时报警。在这个场景下，流处理引擎把“高温”事件作为状态记录下来，并判断这个状态接下来十分钟内是否有“冒烟”事件。

检查点

检查点（Checkpoint）机制其实并不是一个新鲜事物，它广泛存在于各类计算任务上，主要作用是将中间数据保存下来。当计算任务出现问题，重启后可以根据Checkpoint中保存的数据重新恢复任务。在流处理中，Checkpoint主要保存状态数据。

数据一致性保障

流处理任务可能因为各种原因出现故障，比如数据量暴涨导致内存溢出、输入数据发生变化而无法解析、网络故障、集群维护等。事件进入流处理引擎，如果遇到故障并重启，该事件是否被成功处理了呢？

  • At-Most-Once：每个事件最多被处理一次，也就是说，有可能某些事件直接被丢弃，不进行任何处理。这种投递保障最不安全，因为一个流处理系统完全可以把接收到的所有事件都丢弃。
  • At-Least-Once：无论遇到何种状况，流处理引擎能够保证接收到的事件至少被处理一次，有些事件可能被处理多次。例如，我们统计文本数据流中的单词出现次数，事件被处理多次会导致统计结果并不准确。
  • Exactly-Once：无论是否有故障重启，每个事件只被处理一次。Exactly-Once意味着事件不能有任何丢失，也不能被多次处理。比起前两种保障，Exactly-Once的实现难度非常高。如遇故障重启，Exactly-Once就必须确认哪些事件已经被处理、哪些还未被处理。Flink在某些情况下能提供Exactly-Once的保障。

Flink概述

Flink是由德国3所大学发起的学术项目，后来不断发展壮大，并于2014年年末成为Apache顶级项目之一，在2015年前后逐渐成熟的Flink是一个支持在有界和无界数据流上做有状态计算的大数据处理框架。在德语中，“fink”表示快速、敏捷，以此来表征这款计算框架的特点。

Flink数据流图

Flink程序分为三大部分，第1部分读取数据源（Source），第2部分对数据做转换操作（Transformation），第3部分将转换结果输出到一个目的地（Sink）。

Flink分布式架构与核心组件

为了支持分布式执行，Flink跟其他大数据框架一样，采用了主从（Master-Worker）架构。Flink执行时主要包括如下两个组件。Master是一个Flink作业的主进程。它起到了协调管理的作用。TaskManager，又被称为Worker或Slave，是执行计算任务的进程。它拥有CPU、内存等计算资源。Flink作业需要将计算任务分发到多个TaskManager上并行执行。

考虑到数据分布在多个节点的情况，逻辑视图只是一种抽象，需要将逻辑视图转化为物理执行图，才能在分布式环境下执行。在物理视图中，数据流分布在2个分区上。空心箭头部分表示数据流分区，圆圈部分表示算子在分区上的算子子任务（Operator Subtask）。

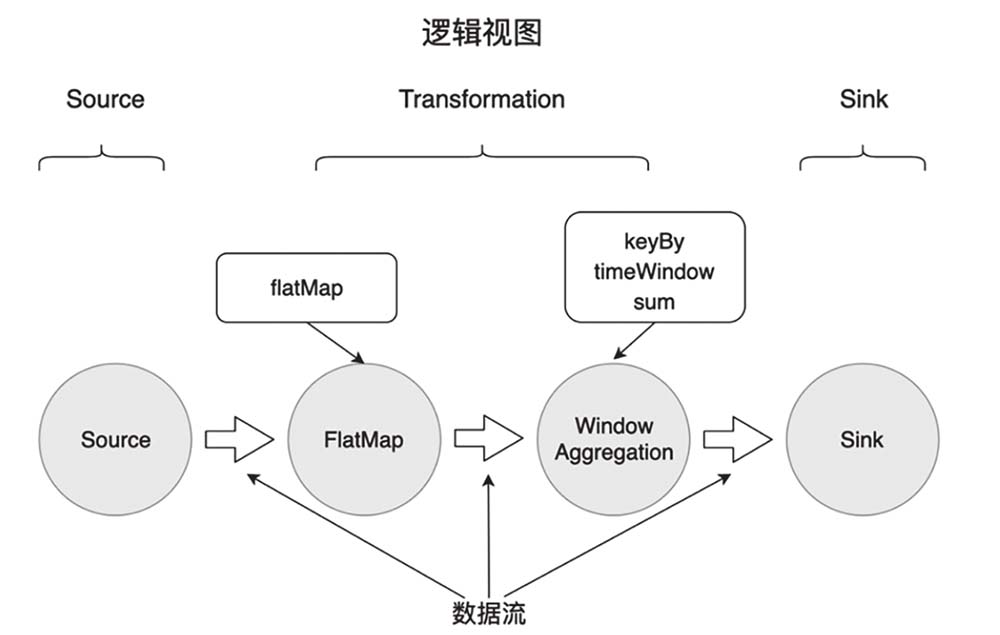

逻辑视图

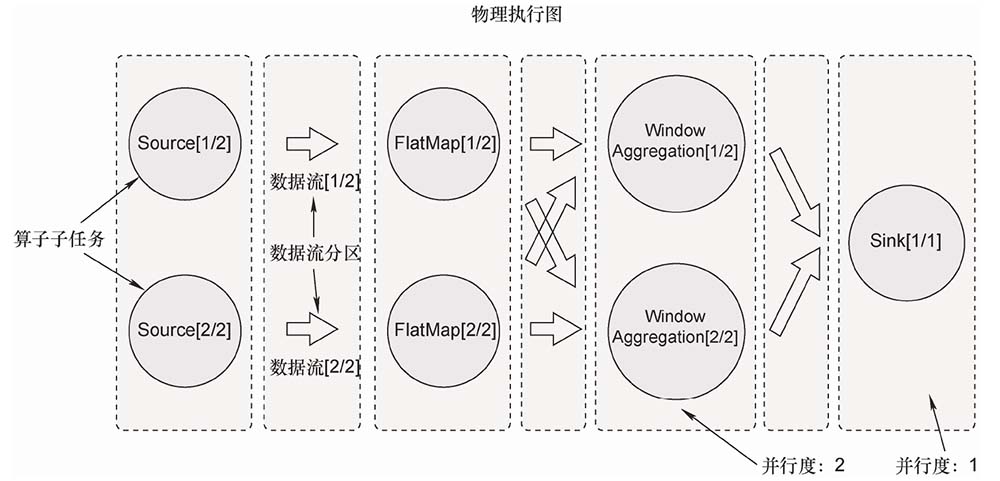

物理执行图

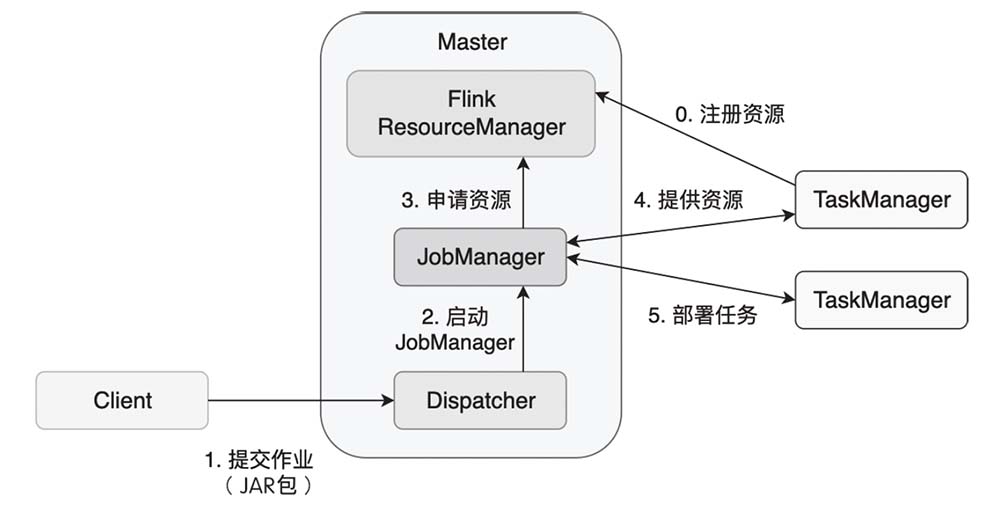

Flink作业提交过程

Flink任务提交流程
  1. 用户编写应用程序代码，并通过Flink客户端（Client）提交作业。程序一般为Java或Scala语言，调用Flink API，构建逻辑视图。代码和相关配置文件被编译打包，被提交到Master的Dispatcher，形成一个应用作业（Application）
  2. Dispatcher接收到这个作业，启动JobManager，这个JobManager会负责本次作业的各项协调工
  3. JobManager向ResourceManager申请本次作业所需资源
  4. 由于在第0步中TaskManager已经向ResourceManager中注册了资源，这时闲置的TaskManager会被反馈给JobManager
  5. JobManager将用户作业中的逻辑视图转化为图所示的并行化的物理执行图，将计算任务分发部署到多个TaskManager上。至此，一个Flink作业就开始执行了

Flink核心组件

在作业提交流程上，我们对涉及的各个组件进行更详细的介绍。

Client

用户一般使用Client提交作业，比如Flink主目录下bin目录中提供的命令行工具。Client会对用户提交的Flink作业进行预处理，并把作业提交到Flink集群上。Client提交作业时需要配置一些必要的参数，比如使用Standalone集群还是YARN集群等。整个作业被打成了JAR包，DataStream API被转换成了JobGraph，JobGraph是一种类似图3-2所示的逻辑视图。

Dispatcher

Dispatcher可以接收多个作业，每接收一个作业，Dispatcher都会为这个作业分配一个JobManager。Dispatcher对外提供一个表述性状态转移（RepresentationalState Transfer，REST）式的接口，以超文本传输协议（Hyper Text TransferProtocal，HTTP）来对外提供服务。

JobManager

JobManager是单个Flink作业的协调者，一个作业会有一个JobManager来负责。JobManager会将Client提交的JobGraph转化为ExecutionGraph，ExecutionGraph是类似图3-3所示的并行的物理执行图。JobManager会向ResourceManager申请必要的资源，当获取足够的资源后，JobManager将ExecutionGraph以及具体的计算任务分发部署到多个TaskManager上。同时，JobManager还负责管理多个TaskManager，包括收集作业的状态信息、生成检查点、必要时进行故障恢复等。

ResourceManager

如前文所述，Flink现在可以部署在Standalone、YARN或Kubernetes等环境上，不同环境中对计算资源的管理模式略有不同，Flink使用一个名为ResourceManager的模块来统一处理资源分配上的问题。在Flink中，计算资源的基本单位是TaskManager上的任务槽位（Task Slot，简称Slot）。ResourceManager的职责主要是从YARN等资源提供方获取计算资源，当JobManager有计算需求时，将空闲的Slot分配给JobManager。当计算任务结束时，ResourceManager还会重新收回这些Slot。

TaskManager

TaskManager是实际负责执行计算的节点。一般地，一个Flink作业是分布在多个TaskManager上执行的，单个TaskManager上提供一定量的Slot。一个TaskManager启动后，相关Slot信息会被注册到ResourceManager中。当某个Flink作业提交后，ResourceManager会将空闲的Slot提供给JobManager。JobManager获取到空闲的Slot后会将具体的计算任务部署到空闲Slot之上，任务开始在这些Slot上执行。在执行过程，由于要进行数据交换，TaskManager还要和其他TaskManager进行必要的数据通信。总之，TaskManager负责具体计算任务的执行，启动时它会将Slot资源向ResourceManager注册。

任务执行与资源划分

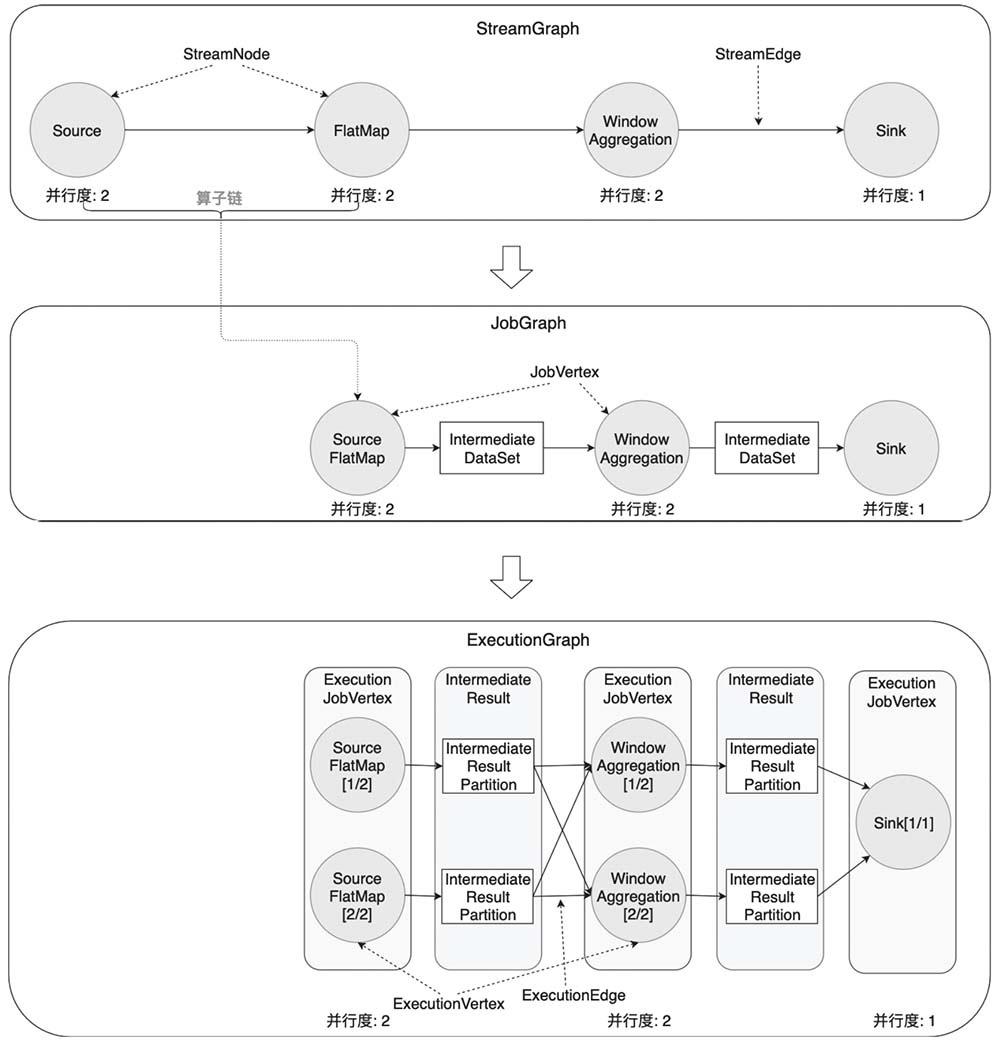

了解了Flink的分布式架构和核心组件，这里我们从更细粒度上来介绍从逻辑视图转化为物理执行图的过程，该过程可以分成4层：StreamGraph→JobGraph→ExecutionGraph→物理执行图。我们根据下图来大致了解这些图的功能。

Flink的四种图
  • StreamGraph：根据用户编写的代码生成的最初的图，用来表示一个Flink流处理作业的拓扑结构。在StreamGraph中，节点StreamNode就是算子。
  • JobGraph：JobGraph是被提交给JobManager的数据结构。StreamGraph经过优化后生成了JobGraph，主要的优化为，将多个符合条件的节点链接在一起作为一个JobVertex节点，这样可以减少数据交换所需要的传输开销。这个链接的过程叫算子链（Operator Chain）
  • ExecutionGraph：JobManager将JobGraph转化为ExecutionGraph。ExecutionGraph是JobGraph的并行化版本：假如某个JobVertex的并行度是2，那么它将被划分为2个ExecutionVertex，ExecutionVertex表示一个算子子任务，它监控着单个子任务的执行情况。每个ExecutionVertex会输出一个IntermediateResultPartition，这是单个子任务的输出，再经过ExecutionEdge输出到下游节点。ExecutionJobVertex是这些并行子任务的合集，它监控着整个算子的执行情况。ExecutionGraph是调度层非常核心的数据结构。
  • 物理执行图：JobManager根据ExecutionGraph对作业进行调度后，在各个TaskManager上部署具体的任务，物理执行图并不是一个具体的数据结构。

DataStream API的介绍和使用

Flink程序的骨架结构

一个Flink程序的核心业务逻辑主要包括：设置执行环境、进行Source、Transformation和Sink操作，最后要调用执行环境的execute()方法。

常见Transformation的使用用法

Flink的Transformation主要包括4种：单数据流基本转换、基于Key的分组转换、多数据流转换和数据重分布转换。

单数据流基本转换

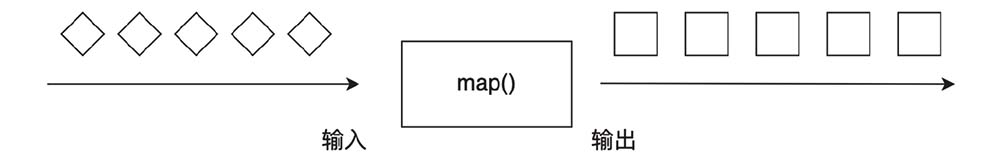

map()

对一个DataStream中的每个元素使用用户自定义的Mapper函数进行处理，每个输入元素对应一个输出元素，最终整个数据流被转换成一个新的DataStream。我们可以重写MapFunction或RichMapFunction来自定义map()，RichMapFunction类是一种RichFunction类，它除了提供MapFunction类的基础功能，还提供了一系列其他方法，包括open()、close()、getRuntimeContext()和setRuntimeContext()等方法，重写这些方法可以创建状态数据、对数据进行广播、获取累加器和计数器等。下图展示了map()的工作原理。

map图示
filter()

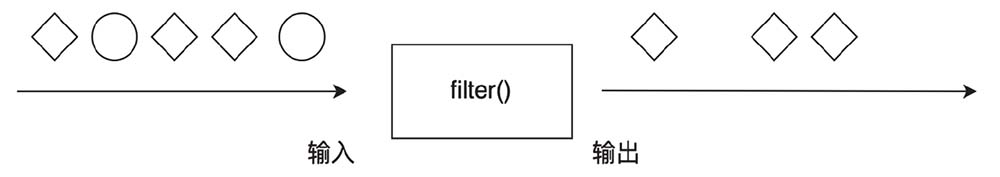

filter()对每个元素进行过滤，过滤的过程使用一个Filter函数进行逻辑判断。也可以继承FilterFunction或RichFilterFunction，然后重写filter()方法，下图展示了filter()的工作原理。

filter图示
flatMap()

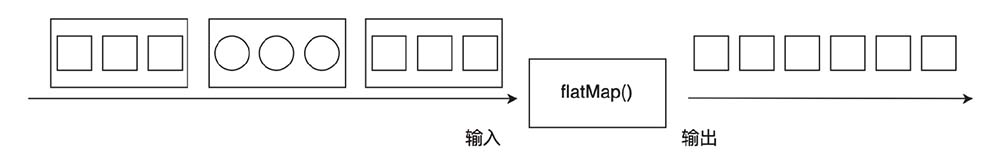

输入是包含圆形或正方形的列表，fatMap()过滤掉圆形，正方形列表被展平，以单个元素的形式输出。

flatMap图示

基于Key的分组转换

keyBy()

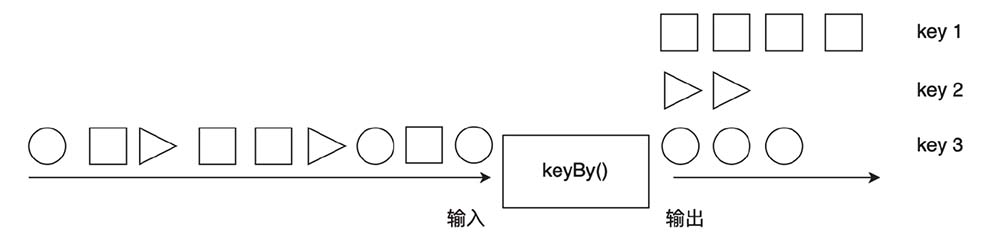

大多数情况下，我们要根据事件的某种属性或数据的某个字段进行分组，然后对一个分组内的数据进行处理。keyBy()将DataStream转换成一个KeyedStream。KeyedStream是一种特殊的DataStream，事实上，KeyedStream继承了DataStream，DataStream的各元素随机分布在各算子子任务中，KeyedStream的各元素按照Key分组，相同Key的数据会被分配到同一算子子任务中。我们需要向keyBy()传递一个参数，以告知Flink以什么作为Key进行分组。

keyBy图示

指定Key本质上是实现一个KeySelector，在Flink源码中，它定义如下：

1
2
3
4
5
6
// IN为数据流元素，KEY为所选择的Key
@FunctionalInterface
public interface KeySelector<IN, KEY> extends Function, Serializable {
    // 选择一个字段作为Key
    KEY getKey(IN value) throws Exception;
}

我们可以重写getKey()

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
public class Word {
    public String word;
    public int count;
    public Word() {}
    public Word(String word, int count) {
        this.word = word;
        this.count = count;
    }
    public static Word of(String word, int count) {
        return new Word(word, count);
    }
    @Override
    public String toString() {
        return this.word + ": " + this.count;
    }
}

DataStream<Word> wordStream = senv.fromElements(
    Word.of("Hello", 1), Word.of("Flink", 1),
    Word.of("Hello", 2), Word.of("Flink", 2)
);

// 使用KeySelector
DataStream<Word> keySelectorStream = wordStream.keyBy(new KeySelector<Word, String> {
    @Override
    public String getKey(Word in) {
      return in.word;
    }
}).sum("count");
Aggregation

常见的聚合（Aggregation）函数有sum()、max()、min()等，这些聚合函数统称为聚合。使用聚合函数时，我们需要一个参数来指定按照哪个字段进行聚合。跟keyBy()相似，我们可以使用数字位置来指定对哪个字段进行聚合，也可以实现一个KeySelector。

  • sum()对该字段进行加和，并将结果保存在该字段中，它无法确定其他字段的数值，或者说无法保证其他字段的计算结果。
  • max()/min()对该字段求最大值，并将结果保存在该字段中。对于其他字段，该函数并不能保证其数值的计算结果。
  • maxBy()/minBy()对该字段求最大值，maxBy()与max()的区别在于，maxBy()同时保留其他字段的数值，即maxBy()返回数据流中最大的整个元素，包括其他字段。

其实，这些聚合函数里已经使用了状态数据，比如，sum()内部记录了当前的和，max()内部记录了当前的最大值。聚合函数的计算过程其实就是不断更新状态数据的过程。由于内部使用了状态数据，而且状态数据并不会被清除，因此一定要慎重地在一个无限数据流上使用这些聚合函数。对于一个KeyedStream，一次只能使用一个聚合函数，无法链式使用多个。

reduce

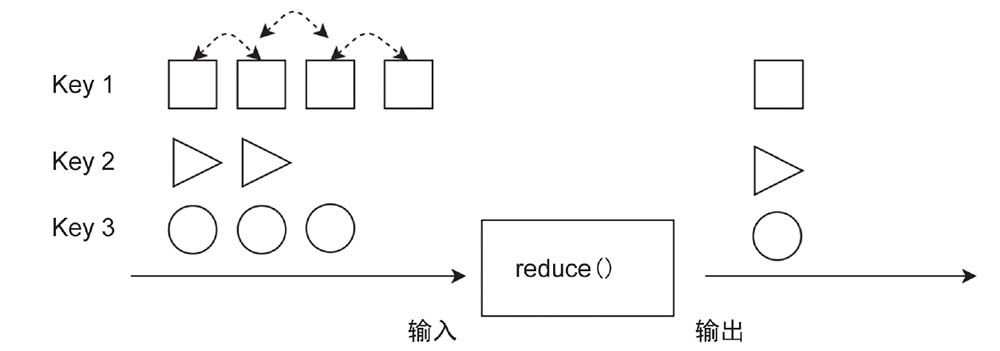

reduce()的原理：reduce()在KeyedStream上生效，它接受两个输入，生成一个输出，即两两合一地进行汇总操作，生成一个同类型的新元素。

reduce图示

多数据流转换

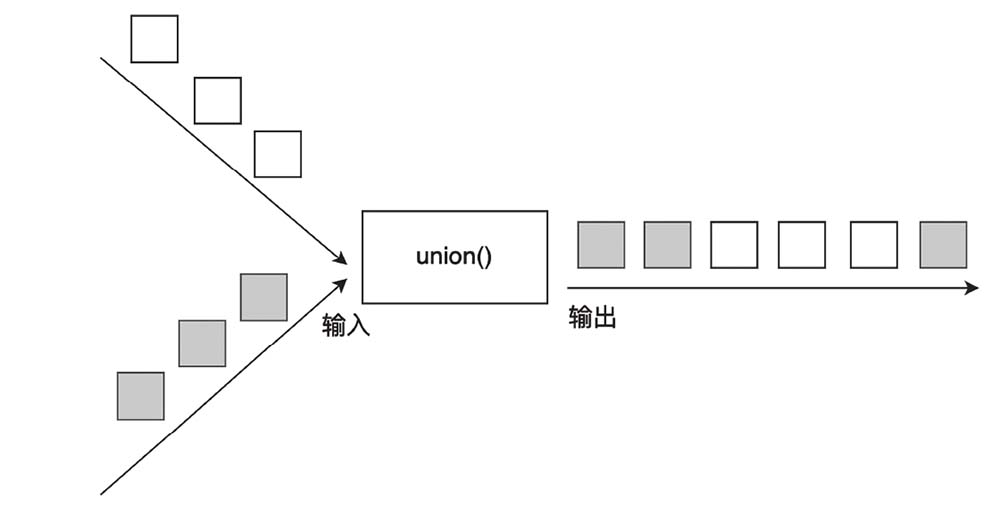

union

在DataStream上使用union()可以合并多个同类型的数据流，或者说，可以将多个DataStream合并为一个新的DataStream。数据将按照先进先出（First In First Out）的模式合并，且不去重。

union图示

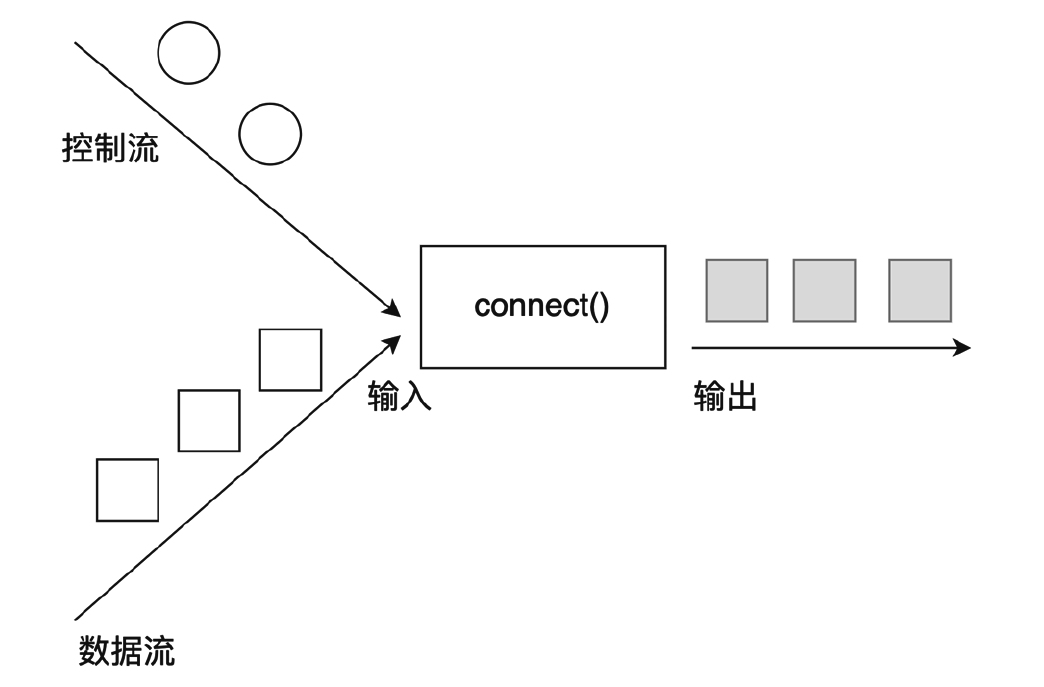

connect

union()虽然可以合并多个数据流，但有一个限制：多个数据流的数据类型必须相同。connect()提供了和union()类似的功能，即连接两个数据流，它与union()的区别如下：

  • connect()只能连接两个数据流，union()可以连接多个数据流
  • connect()所连接的两个数据流的数据类型可以不一致，union()所连接的两个或多个数据流的数据类型必须一致
  • 两个DataStream经过connect()之后被转化为ConnectedStreams，ConnectedStreams会对两个流的数据应用不同的处理方法，且两个流之间可以共享状态。如图所示，connect()经常被应用于使用一个控制流对另一个数据流进行控制的场景，控制流可以是阈值、规则、机器学习模型或其他参数
connect图示

两个DataStream经过connect()之后被转化为ConnectedStreams。对于ConnectedStreams，我们需要重写CoMapFunction或CoFlatMapFunction。这两个接口都提供了3个泛型。这3个泛型分别对应第一个输入流的数据类型、第二个输入流的数据类型和输出流的数据类型。在重写函数时，对于CoMapFunction，map1()方法处理第一个流的数据，map2()方法处理第二个流的数据；对于CoFlatMapFunction，fatMap1()方法处理第一个流的数据，fatMap2()方法处理第二个流的数据。

Flink并不能保证map1()/fatMap1()和map2()/fatMap2()两个方法调用的顺序，两个方法的调用顺序依赖于两个数据流中数据流入的先后顺序，即第一个数据流有数据到达时，map1()方法或fatMap1()方法会被调用，第二个数据流有数据到达时，map2()方法或fatMap2()方法会被调用。

并行度和数据重分布

并行度

Flink使用并行度来定义某个算子被切分为多少个算子子任务，并行度可以在一个Flink作业的执行环境层面统一设置，这样将影响该作业所有算子并行度，也可以对某个算子单独设置其并行度。如果不进行任何设置，默认情况下，一个作业所有算子的并行度会依赖于这个作业的执行环境。

数据重分布

默认情况下，数据是自动分配到多个子任务上的。有的时候，我们需要手动在多个子任务上进行数据分布。例如，我们知道某个子任务上的数据过多，其他子任务上的数据较少，产生了数据倾斜，这时需要将数据均匀分布到各个子任务上，以避免部分子任务负载过重。数据倾斜问题会导致整个作业的计算时间过长或者内存不足等问题。

本节涉及的各个数据重分布算子的输入是DataStream，输出也是DataStream。

  • shuffle：shuffe()基于正态分布，将数据随机分布到下游各算子子任务上。
  • rebalance和rescale；rebalance()使用Round-Ribon方法将数据均匀分布到各子任务上。Round-Ribon是负载均衡领域经常使用的均匀分布的方法，上游的数据会轮询式地均匀分布到下游的所有的子任务上。rescale()与rebalance()很像，也是将数据均匀分布到下游各子任务上，但它的传输开销更小，因为rescale()并不是将每个数据轮询地发送给下游每个子任务，而是就近发送给下游子任务。
  • broadcast；数据被复制并广播发送给下游的所有子任务上。
  • global：global()会将所有数据发送给下游算子的第一个子任务上，使用global()时要小心，以免造成严重的性能问题。
  • partitionCustom：partitionCustom()表示我们可以在DataStream上使用partitionCustom()来自定义数据重分布逻辑。partitionCustom()它有两个参数：第一个参数是自定义的Partitioner，我们需要重写里面的partition()方法，partition()方法返回一个整数，表示该元素将被分配到下游第几个子任务。；第二个参数表示对数据流哪个字段使用partiton()方法。

数据类型和序列化

几乎所有的大数据框架都要面临分布式计算、数据传输和持久化问题。数据传输过程前后要进行数据的序列化和反序列化：序列化就是将一个内存对象转换成二进制串，形成可网络传输或者可持久化的数据流。反序列化将二进制串转换为内存对象，这样就可以直接在编程语言中读/写和操作这个对象。一种最简单的序列化方法就是将复杂数据结构转化成JavaScript对象表示法（JavaScript ObjectNotation，JSON）格式。

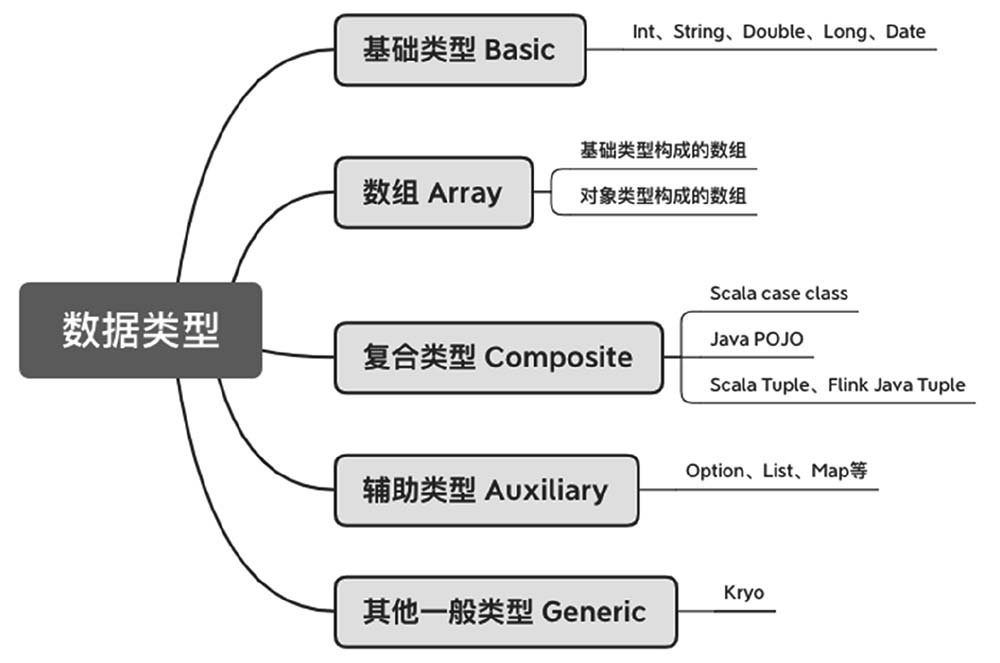

Flink支持的数据类型

Flink支持的数据类型

用户自定义函数

接口、Lamda表达式

对于map()、fatMap()、reduce()等函数，我们可以实现MapFunction、FlatMapFunction、ReduceFunction等接口。这些接口签名中都有泛型参数，用来定义该函数的输入或输出的数据类型。我们要继承这些类，并重写里面的自定义函数。

Rich函数类

在上面两种自定义方法的基础上，Flink还提供了RichFunction函数类。从名称上来看，这种接口在普通的接口上增加了Rich前缀，比如RichMapFunction、RichFlatMapFunction或RichReduceFunction等。比起不带Rich前缀的函数类，Rich函数类增加了如下方法。

  • open()方法：Flink在算子调用前会执行这个方法，可以用来进行一些初始化工作。
  • close()方法：Flink在算子最后一次调用结束后执行这个方法，可以用来释放一些资源。
  • getRuntimeContext()方法：获取运行时上下文。每个并行的算子子任务都有一个运行时上下文，上下文记录了这个算子执行过程中的一些信息，包括算子当前的并行度、算子子任务序号、广播数据、累加器、监控数据。最重要的是，我们可以从上下文里获取状态数据。
